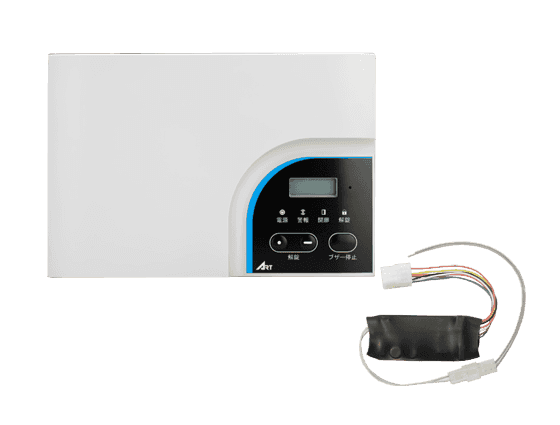

ＴＳ－Ｕs６０１
１回線用電気錠操作盤
●扉の電気錠を遠隔で施解錠する１回線の電気錠制御盤です。
●国内ロックメーカーほとんどの電気錠に対応しています。
●コントローラから電気錠までの配線が2線式で省配線化が可能です。
●タイマー機能を有しており、指定した時間帯に電気錠を解錠できます。
●カウンター機能を有しており、電気錠の使用頻度を確認できます。
●開扉警報・こじ開け警報・各種動作不良警報を表示とブザーでお知らせします。
●管理方法に応じた４つの動作モードを選べます。
●顔認証端末・カードリーダー ・テンキーの接続が可能です。
◆機能
【自動施錠 (A) モード】
解錠後に扉を開閉するか、または解錠設定時間経過後に⾃動的に施錠します。
【施解錠繰り返し (B) モード】
扉を開閉しても⾃動的には施錠されず、操作により施錠／解錠を繰り返します。
【タイマー保留付き自動施錠 (PA) モード】
電源投⼊後、保留解除操作まで連続解錠を保留し、解除後Aモードとなります。
【タイマー保留付き施解錠繰り返し (PB) モード】
電源投⼊後、保留解除操作まで連続解錠を保留し、解除後Bモードとなります。

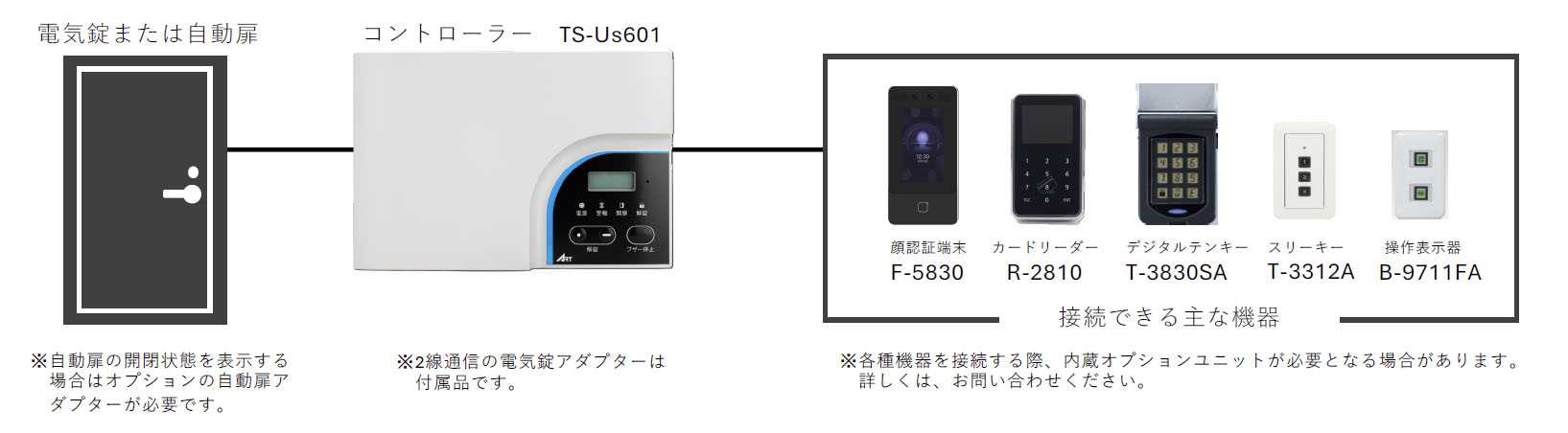

◆システム構成
<div> <p>あのイーハトーヴォのすきとおった風。</p> <p>Lorem Ipsum is simply dummy text.</p> </div>
◆TS-Us601 仕様
| 適用 | |
|---|---|
| 外形寸法（mm） | 215(W)×145(H)×44(D)mm |
| 材質 | 樹脂（シボ加⼯） |
| 成型色 | ライトグレー艶消（マンセルN-8.0近似⾊） |
| 電源電圧 | AC100V±10％ 50/60Hz |
| 消費電力 | 20W |
| 通信方式 | 2線式電⼒線通信（コントローラー⇔電気錠アダプター間） |
| 表示灯表示 | 電源：緑⾊（バッテリー動作時⾚⾊）・警報：橙⾊ 開扉：⾚⾊・施解錠：緑⾊または⾚⾊（設定による） |
| パネル操作スイッチ | ⼀回解錠ボタン・連続解錠ボタン・ブザー停⽌ボタン |
| 盤内操作スイッチ | 運⽤/設定ボタン・電源スイッチ |
| 操作⼊力 | ボ⼀回解錠 / 無電圧a接点（ワンショット） 連続解錠 / 無電圧a接点（ワンショット / 連続） |
| 表示出力 | 電源 / GND 開扉・解錠（緑）・解錠（⾚）/ オープンコレクタ |
| 配線距離 コントローラー ⇔電気錠 | 150m（電気錠により異なる場合があります） |
| 配線距離 コントローラー ⇔操作表⽰器 | 100m |
| 使用環境 | 湿度：0℃～40℃（結露なきこと） 設置場所：屋内専用 |
TS-Us601パンフレット（3.6ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＴＳ－Ｕ５０１B（2026年5月量産品生産中止品）
●待機時消費電力50％低減、本体容積比15％削減（アート社従来製品比）
●1回線の電気錠コントローラー
●国内メーカーのほとんどの電気錠に対応
●週間タイマー機能を標準装備
●管理方法に応じたモード設定（※）が可能
●電気錠までの配線距離150mを実現
●電源装置を接続することで、30分間の停電補償
●オプション基盤を内蔵することでCAN通信対応
●C-U11の入替えにも対応
C－Ｕ11（廃番品）
●用途に合わせて拡張可能な1回線用多機能電気錠コントローラーです。
●1回線の電気錠コントローラー
●国内メーカーのほとんどの電気錠に対応
●管理方法に応じた5つのモード*が選べます。
●コンパクトなA5サイズで、省スペースで設置可能です。
●CAN通信の採用で、ノイズに強いシステム構築が可能です。
●インターホンやHAシステム（JEM-A仕様）に対応します。
●リモート出力のON/OFFにより、警備システムの端末としても利用可能です。
